Буровой станок тракторный БТС-150

Сделать заказ

Базовой машиной станка БТС-150 является Трактор Т-170М1.01. Основные параметры и размеры станка должны соответствовать, указанным в таблице.

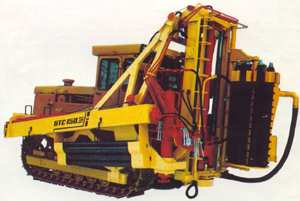

Буровой тракторный станок БТС-150

Технические характеристики БТС-150
№ п/п Наименование параметров и размерность Норма
1

Глубина бурения, м. не более

  • при шнековом бурении
  • при шарошечном бурении

4

32

2

Диаметр скважин, мм

  • при шнековом бурении
  • при шарошечном бурении

200

146

3

Длина Единичных элементов бурового става, мм

  • шнеков
  • бурильных труб (штанг)



2000

2000

4

Группа бурильных пород по СНиП

  • при шнековом бурении
  • при шарошечном бурении

V-IX

I-IV

5 Давление на забой, кН (тс), не более

110 (11)

6 Угол наклона бурового ставка к вертикали, градус 0-30
7

Частота вращения бурового става, об/мин.

  • на 1 передаче
  • на 2 передаче
  • на передаче обратного хода

175

480

125

8 Полный ход цилиндра подачи рабочего органа, мм 2155
9 Наращивание и разборка бурового става Механическ
10 Скорость подъема бурового става м/мин 5,7
11 Число подъемных гидродомкратов, шт. 4
12 Ход штока гидроцилиндра, мм 1000
13 Способ очистки скважин от бурового шлама ( при шарошечном бурении) Сжат возд.
14 Давление сжатого воздуха, МПа 0,69
15 Расход сжатого воздуха м.кб./мин

9…12

16 Способ отвода бурового шлама от устья скважин

Отсосом

(вакумиров.)

17 Тип вентилятора Центробежн.
18 Производительность вентилятора, м.кб/час 2000
19 Тип гидронасоса НШ 32
20 Производительность насоса л/мин 43
21 Рабочее давление насоса, МПа не более 10(100)
22

Габаритные размеры станка:

  • ширина
  • длинна
  • высота в рабочем положении
  • высота в транспортном положении

3150

5835

5840

3800

23 Масса навесного оборудования, кг 9850
24 Масса полностью заправленного станка, кг 23880
25 Удельная материалоемкость, кг/тс 1592
