КП-25

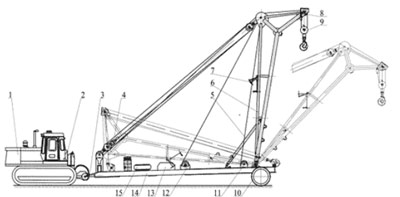

1 - трактор; 2 - система управления; 3 - опорно-сцепное устройство; 4 - ограничитель грузоподъемности; 5 - ограничитель наклона стрелы; 6 - стрела; 7 - указатели крена и грузоподъемности; 8 - ограничитель высоты подъема крюка; 9 - подвеска крюковая; 10 - тележка ходовая; 11 - лебедка грузовая; 12 - лебедка стреловая; 13 - противовес; 14 - дышло; 15 - запасное колесо.

Описание

Кран монтажный прицепной КП-25М относится к средствам технологического оснащения и предназначен для выполнения погрузочно-разгрузочных работ при монтаже и демонтаже бурового и нефтепромыслового оборудования, перемещения груза в подвешенном состоянии в пределах монтажной площадки на небольшие расстояния. Кран используется на площадках с плотной поверхностью грунта с уклоном не более 3°. На уклонах от 3° до 5° разрешается поднимать не более массы груза, обозначенного на указателе грузоподъемности.

Кран КП-25МГ является модернизированным вариантом крана прицепного КП-25М и отличается гидравлическим приводом исполнительных механизмов-гидролебедок, сдвоенным грузовым полиспастом.

Гидрооборудование включает в себя гидросистему базового трактора Т-170МБГ-1 и дополнительные гидроагрегаты. Исполнение крана рассчитано для эксплуатации при температуре от -40 до +40°С и сохранность при температуре от -50 до +50°С в макроклиматическом районе с умеренным климатом.

Состоит кран из дышла, ходовых тележек, наклоняющейся стрелы, лебедок, рамы, грузового и стрелового полиспастов, указателей грузоподъемности и бокового наклона, системы управления. Колеса ходовых тележек оснащены шинами повышенной проходимости.
